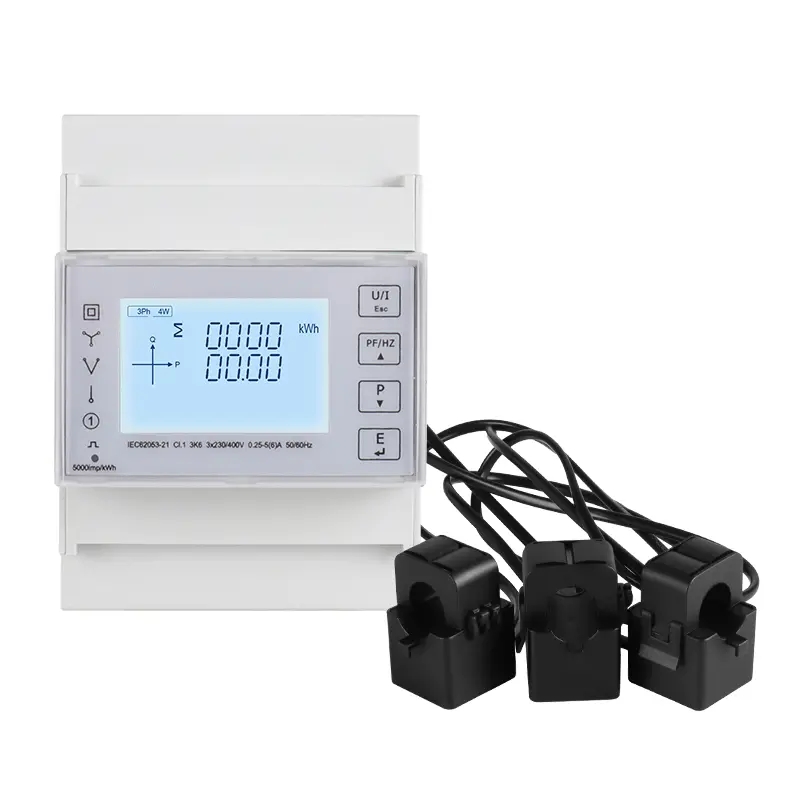

3P 4W High Precision Measurement Din Rail Energy Smart Meter

Ang Xinkong Electrical ay isang propesyonal na 3P 4W mataas na pagsukat ng katumpakan din rail energy matalinong tagagawa ng metro at tagapagtustos sa China. Marami kaming dalubhasa sa pagsukat sa loob ng maraming taon. Ang aming mga produkto ay may isang mahusay na kalamangan sa presyo at takpan ang karamihan sa mga merkado sa Timog-Silangan at Gitnang Asya. Inaasahan namin ang pagiging iyong pangmatagalang kasosyo sa China.

Magpadala ng Inquiry

Paglalarawan ng Produkto

3P 4W High Precision Measurement Din Rail Energy Smart Meter ay DIN Rail Installation Mutil-Function Energy Meter.Ang mga produktong ito ay maaaring suportahan ang pagsukat at pagsusuri ng iba't ibang mga parameter ng kuryente, tulad ng boltahe, kasalukuyang, ang apat na quadrant power mga parameter, kadahilanan ng kuryente atbp; Samantala Maaari rin silang magbigay the measurement of multiple electric energy parameters, such as two way active energy, reactive energy, monthly and daily electricity consumption statistics.This series of products also can support the analysis of electric power parameter measurement in 1P2W and 3P4W grid environment, is suitable for power monitoring for photovoltaic inverter, new energy electricity consumption statistic analysis, real time power monitoring and a variety of other environments, has the multi-function, high stability at mahabang katangian ng buhay. Ang seryeng ito ng mga produkto na may interface ng komunikasyon ng RS485, maximum na rate ng baud Suporta sa 38400bps, pagsuporta sa mga protocol ng komunikasyon ng Modbus RTU. Madali nitong mapagtanto ang pag-andar ng remote data na nabasa, at magpatibay ng disenyo ng malakihang LCD at key-sensitive key, na madaling maisakatuparan ang lokal na view at itakda ang operasyon ng mga parameter ng varity. Ang produkto ay may pag -andar ng proteksyon ng password, na nagsisiguro sa seguridad ng data ng produkto.

Ang 3P 4W High Precision Measurement DIN Rail Energy Smart Meter ay idinisenyo para sa pagsubaybay sa enerhiya ng kuryente ng photovoltaic inverter, pagtatasa ng istatistika ng bagong pagkonsumo ng kuryente ng kuryente, mga pangangailangan ng pagsubaybay sa kuryente ng mga utility ng system at mga intelihenteng gusali. Ang kumpletong pag -andar ng komunikasyon ay angkop para sa iba't ibang mga sistema ng control, mga sistema ng SCADA at Mga Sistema sa Pamamahala ng Enerhiya.

Mga katangian

Pinakamataas na kasalukuyang pag -access sa 100Adirect

DIN Rail Mounting, Standard 4 Modulus lapad.

Pagsukat ng parameter ng multi-function, na nagbibigay ng boltahe, kasalukuyang, aktibong kapangyarihan, reaktibo na kapangyarihan, maliwanag na kapangyarihan, kapangyarihan factor, anggulo ng phase, atbp.

Magbigay ng iba't ibang mga data ng istatistika at lokal na pag-andar ng imbakan, tulad ng two-way na kapangyarihan, demand at iba pang data ng istatistika. Magbigay ng buwanang istatistika ng pagkonsumo ng kuryente sa huling 12 buwan at pang -araw -araw na istatistika ng pagkonsumo ng kuryente sa huling 31 araw

Suportahan ang RS485 function ng komunikasyon, rate ng baud hanggang sa 38400bps, suportahan ang Modbus RTU protocol.

Sinusuportahan ang isang interface ng OptoCoupler Pulse Output, at maaaring itakda ang mga parameter ng output.

Ang oras ng pag -refresh ng LCD ay 1 segundo, Suporta sa manu -manong o awtomatiko display ng scroll (mai -configure)

Mga parameter

1. Ang yunit ay maaaring masukat at ipakita
Agarang RMS Mga halaga
Kasalukuyan	Bawat yugto, neutral
Boltahe	L-l, L-N
Kadalasan	45 hanggang 65Hz
Aktibong kapangyarihan	Kabuuan at bawat yugto
Power Factor	Kabuuan at bawat yugto
Enerhiya Mga halaga (isama ang: pag -import, I -export, I -import + I -export)

Aktibong enerhiya	0 hanggang 9999999.999 KWH
Multi -Tariff Aktibong Enerhiya (T1 - T4)	0 hanggang 9999999.999 KWH
2. Ang yunit ay maaaring masukat at basahin ang komunikasyon
Enerhiya Mga halaga
Maliwanag na enerhiya (kabuuan)	0 hanggang 999999999999 lebadura
Multi-taripa reaktibo Enerhiya (T1 - T4)	0 hanggang 9999999.999 kvarh, isama ang: import, i -export, import+export
Buwanang pagkonsumo ng kuryente sa huling 12 buwan	Kabuuang aktibong enerhiya Saklaw: 0 hanggang 9999999.999 KWH
Pang -araw -araw na pagkonsumo ng enerhiya sa huling 31 araw	Kabuuang aktibong enerhiya Saklaw: 0 hanggang 9999999.999 KWH
3. Ang yunit ay maaaring maayos
Klase ng komunikasyon	Modbus address, baud rate, pagkakapare -pareho, itigil ang bit
Klase ng pagsasaayos ng system	User Password (HMI), Uri ng Power System
Klase ng output ng pulso	Uri ng output ng pulso, lapad ng output ng pulso, rate ng output ng pulso
Oras ng oras	Awtomatikong oras ng pagpapakita ng scroll, backlit Oras, Oras ng System (RTC), Tariff oras

Pagtukoy

Elektriko Mga katangian
Uri ng pagsukat		RMS kabilang ang mga Harmonics sa AC System, Suporta sa 1P2W, 3P3W, 3P4W
Pagsukat ng kawastuhan	Boltahe, kasalukuyang	Klase 0.5, ayon sa IEC 61557-12
	Aktibong kapangyarihan	Klase 1 / 0.5, ayon sa IEC 61557-12
	Reaktibo na kapangyarihan	Klase 2, ayon sa IEC 61557-12
	Maliwanag na kapangyarihan	Class 1, ayon sa IEC 61557-12
	Aktibong enerhiya	Klase 1 / 0.5S, ayon sa IEC 62053-22, IEC 61557-12
	Reaktibo na enerhiya	Klase 2, ayon sa IEC 62053-23, IEC 61557-12
	Power Factor	Class 1, ayon sa IEC 61557-12
	Kadalasan	Klase 0.2, ayon sa IEC 61557-12
	Harmonic distorsyon	Klase 2, ayon sa IEC 61557-12
Rate ng pag -update ng data		1 segundo. Opsyonal na 100 ms
Input-boltahe	Flotage Spleen (isa)	230 VAC (L-N) / 400 VAC (L-L)
	Direktang koneksyon	Sinusukat na Saklaw: 85 hanggang 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Frequency Range	45 hanggang 65 Hz
	Labis na kapasidad	2*un para sa 1 segundo
Input-kasalukuyang	Sinusukat na saklaw	0.005 hanggang 100 a, pangunahing kasalukuyang (IB) ay 10A
Input-kasalukuyang	Labis na kapasidad	30*IMAX para sa 0.01 segundo
Output ng pulso	Uri ng interface	Buksan ang kolektor ng optocoupler
	Patuloy ang pulso	400/100/10/1 imp / kWh (kvarh) (mai -configure)
	Lapad ng pulso	60/100/200 milliseconds (mai -configure), default ay 100milliseconds
	Uri ng Pulse Output	Import/export/kabuuang aktibong enerhiya, I -import/Export/Kabuuang Reactive Energy (Mai -configure)
	Klase	Class A, ayon sa IEC 62053-31
	Boltahe ng input	5 ~ 27 vdc
Ang ilaw ng tagapagpahiwatig ng pulso sa panel		Ang Pulse Constant ay 400imp/kWh
Real-time na katumpakan ng orasan		0.5 s/d

Mekanikal Mga katangian
IP Degree of Protection (IEC 60529)	Dinisenyo sa IP51 front display, IP30 metro na katawan

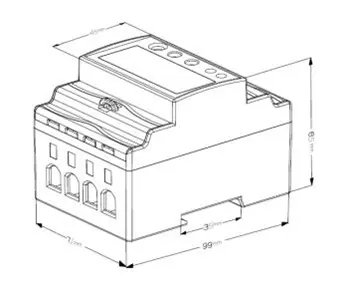

Mga Dimensyon (W x H x D)	99 x 71 x 65 mm
MOUNTING POSITION	Pag -mount ng Din Rail
Materyal ng kaso ng metro	UL 94 V-0
Kapaligiran Mga katangian
Temperatura ng pagpapatakbo	-25 hanggang+55 ℃
Temperatura ng imbakan	-40 hanggang+80 ℃
Kahalumigmigan	<90%, hindi condensing
Degree sa polusyon	2
Taas	Hanggang sa 2000m
Panginginig ng boses	10 Hz hanggang 150Hz, IEC 60068-2-6
Electromagnetic Mga katangian
Paglabas ng electrostatic	Antas 4, ayon sa IEC 61000-4-2 (1)
Kaligtasan sa sakit sa mga radiated na patlang	Antas 3, ayon sa IEC 61000-4-3 (1)
Kaligtasan sa sakit sa mga de -koryenteng mabilis na paglilipat	Antas 4, ayon sa IEC 61000-4-4 (1)
Kaligtasan sa sakit sa mga surge	Antas 4, ayon sa IEC 61000-4-5 (1)
Kaligtasan sa sakit sa isinasagawa na mga kaguluhan	Antas 3, ayon sa IEC 61000-4-6 (1)
Kaligtasan sa mga magnetic field	IEC 61000-4-8 (1)
Kaligtasan sa mga dips ng boltahe	IEC 61000-4-11 (1)
Radiated emissions	Class B, ayon sa EN55011
Nagsagawa ng mga paglabas	Class B, ayon sa EN55011
Harmonics	IEC 61000-3-2 (1)
(1): Ang eksperimentong pagsubok ay isinasagawa ayon sa mga kinakailangan sa grado ng mga produktong pang-industriya sa IEC61326-1
Kaligtasan
Kategorya ng pagsukat	Cat III, ayon sa IEC 61010-1
Kategorya ng overvoltage	Cat III, ayon sa IEC 61010-1
Pagkakabukod	Pagsubok sa boltahe ng AC: 4KV sa loob ng 1 minuto
Pagkakabukod	Impulse Voltage Test: 6KV - 1.2/50µs waveform
Proteksyon na klase	II, ayon sa IEC61010-1
Komunikasyon
Mga pamantayan sa interface at mga protocol	2-wire rs485, Modbus rtu
Buad rate	1200 hanggang 38400 bps, ang default ay 9600 bps
Parity bit	Wala, kahit na, kakaiba, default ay wala
Huminto ka	1 o 2, default ay 1
Oras ng pagtugon	<100ms
Mode ng paghahatid	Half-duplex
Distansya ng paghahatid	Hanggang sa 1000m
Max. Naglo -load ng bus	64 PCS
