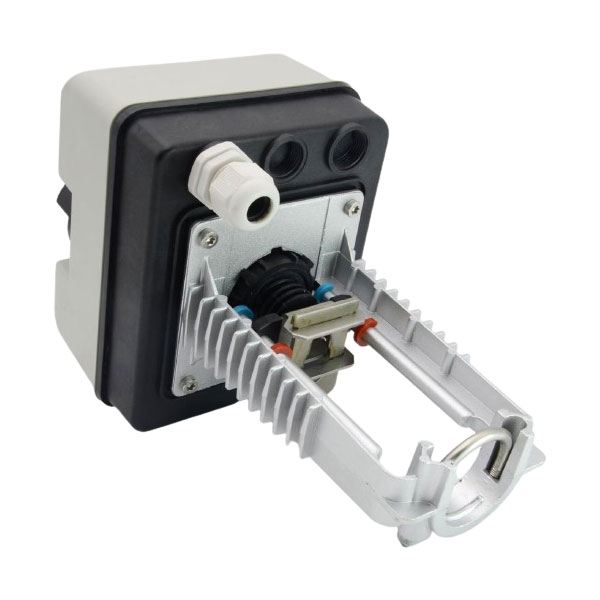

A8088 Series Electric Actuator

Ang A8088 actuator ay may dalawang uri ng switching value (31) at analog na halaga (32), na tumutugma sa DN40 / DN50 / DN65 regulating valve. Ito ay malawakang ginagamit sa hangin conditioning, pagpapalamig, pagpainit at gusali simple at mabilis na awtomatikong kontrol ang pag-install system, na maaaring tumpak na ayusin ang medium daloy sa sistema upang makamit ang layunin ng pagkontrol sa temperatura, presyon at pagtitipid ng enerhiya

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga Tampok ng Produkto

◆ Walang kinakailangang connecting rod, simple at mabilis na pag-install

◆ Mababang pagkonsumo ng enerhiya, walang maintenance

◆ Fail-safe na posisyon opsyonal (kapag nawawala ang control signal)

◆ DC0 (2) ~ 10V input signal (analog)

◆ DC2 ~ 10V feedback signal (analog)

◆ End point limit at manual switch

◆ Anti-corrosion na disenyo

◆ Tumpak na pagpoposisyon ng balbula

◆ Stroke adaptive function (analog)

Mga Teknikal na Parameter

Mga katangiang elektrikal	AC24V 50/60Hz	Mga materyales na ginamit	Mga Gear: POM, naylon
Drive thrust	800 Newtons		Reducer lower plate: galvanized steel
kapangyarihan	Pinakamataas na 12VA (sa AC24V)		Bracket: die-cast na aluminyo na haluang metal
Epektibong itineraryo	20/40mm		Shell: flame retardant ABS engineering plastic
oras ng paglalakbay	Kapag ang frequency ay 50Hz,114s Kapag ang frequency ay 60Hz,95s	Limitasyon sa temperatura	Temperatura sa paligid: -10 ~ 50 ° C Temperatura ng imbakan: -40 〜50 ° C
Output resistance	1 KQ	kahalumigmigan	1% ~ 95% RH non-condensing
Antas ng proteksyon	IP54	Temperatura ng likido	<150℃
timbang	2.4kg	Mga pagtutukoy ng katawan	DN40 / DN50 / DN65 (regulating valve)

Wiring Diagram

Pag-install ng Produkto

1. Ilagay ang driver sa itaas na leeg ng valve body, Gumamit ng 4mm Allen wrench para higpitan ang set screw.
(Tandaan: Ayusin muna ang tamang turnilyo)

2. Itulak ang nakapirming clamp mula sa tagsibol-side upang mapanatili itong itulak; Iangat ang stem cap, at i-install ang stem cap head sa fixed clamp uka

3. Maluwag ang pang-aayos na clamp ng stem cap pagkatapos ay higpitan ang stem cap; Suriin upang matiyak na ang fixedclamp ay nakakapit sa takip ng tangkay.

4. I-unscrew ang manual operational rotary button at pagkatapos ay kumalas ang turnilyo ng drive housing,Buksan ang cove

Pagpapatakbo ng Produkto

Ang drive ay hinihimok ng isang reversible synchronous motor na may balbula na pataas o pababa. Kapag ang balbula ay maaaring ganap na binuksan o sarado, isang puwersa ng reaksyon ay bubuo sa driver, ang micro switch sa loob ng driver ay maging de-energized, at ang driver ay titigil sa pagtatrabaho. Huminto sa anumang punto nang tuluy-tuloy kapag walang signal. Ang signal na ipinadala ng incremental controller ng drive ay maaaring magpaikot ng motor sa clockwise o counterclockwise

Laki ng Modelo

Mga pag-iingat

◆Kapag nag-aayos ng driver, dapat patayin ang power supply para maiwasan ang pagkasira ng mga bahagi ng makina o maiwasan ang electic leakage upang maging sanhi ng mga kaswalti.

◆ Kapag nakakonekta ang kuryente, huwag subukang ikonekta o idiskonekta ang wire.

◆ Ang driver ay dapat na protektado upang maiwasan ang pagtagas ng tubig at pinsala sa mga panloob na bahagi at motor.

◆ Ang driver ay hindi dapat sakop ng thermal insulation material.
