Ang Xinkong ay isang propesyonal na mga bahagi ng EV charger na natitirang kasalukuyang tagagawa ng yunit ng pagsubaybay at tagapagtustos na may maraming taon ng karanasan. Ang mga bahagi ng EV Charger ay natitirang kasalukuyang yunit ng pagsubaybay ay maaaring matugunan ang maraming mga aplikasyon, kung interesado ka sa aming mga serbisyo sa kalidad, maaari kang kumunsulta sa amin ngayon, at babalik kami sa iyo kaagad.Ang mahalagang pag -andar ng kaligtasan ng mga aparatong ito ay sinusubaybayan ang pagtagas ng kasalukuyang ng buong sistema mula sa mga module ng kapangyarihan laban sa Earth. Ang isang depektibong sistema ay maaaring maging mapanganib para sa mga tao o maging sanhi ng apoy. Bago ito dumating hanggang ngayon, ang mga module ng kuryente ay dapat na idiskonekta mula sa grid. Ang kasalukuyang pagtagas ay naglalaman ng mga sangkap ng DC at AC. Samakatuwid ang isang AC/DC-sensitive monitoring unit ay kinakailangan.
Ang Xinkong ay isang EV Charger Parts Residual Current Monitoring Unit Manufacturer at Supplier, na kilalang para sa kalidad ng serbisyo. Ang Wenzhou Xinkong Import & Export Co, Ltd ay isang makabagong enterprise na nagsasama ng pananaliksik na pang -agham, paggawa at pagbebenta. Ang network ng benta ng kumpanya ay sumasaklaw sa maraming mga bansa at rehiyon tulad ng Europa at Timog Silangang Asya, at ang kalidad ng produkto at serbisyo nito ay mahusay na natanggap ng mga customer. Maaari kang matiyak na bumili ng mga bahagi ng EV Charger na natitirang kasalukuyang yunit ng pagsubaybay mula sa amin.
Ang XKCA Series Residual Current Detection Module ay malawak na naaangkop, lalo na sa mga pampublikong istasyon ng pagsingil para sa mga de -koryenteng sasakyan, mga de -koryenteng motorsiklo, mga bisikleta ng kuryente, singilin, at pamamahala ng kaligtasan ng kuryente. Nag -aalok ito ng simpleng paggamit at madaling pag -install.
Mga tampok
■ Single Supply +5 v
■ Dual digital open-drain output, 20MaAC/6MADC indikasyon ng paglalakbay
■ 3-phase pangunahing conductor sa module (typ. 32a, max. 40a)
■ PWM Output para sa DC Residual Kasalukuyang Halaga ng Halaga (0 ~ 30mA)
■ Error output para sa indikasyon ng kasalanan ng system
■ Naka -mount sa PCB board
■ Pag-andar sa Pagsubok sa Sarili
Mga Aplikasyon
■ pagtuklas ng kasalanan sa lupa
■ istasyon ng singil ng electric vehicle
■ Converter Leakage Kasalukuyang pagtuklas
Pamantayan
■ Naaangkop para sa IEC 62752 natitirang kasalukuyang mga kinakailangan
■ Naaangkop para sa IEC 62955 Residual Kasalukuyang Mga Kinakailangan para sa RDC-PD
■ Naaangkop para sa UL2231 natitirang kasalukuyang mga kinakailangan
■ Ang mga sangkap na dinisenyo full-fill rohs/maabot

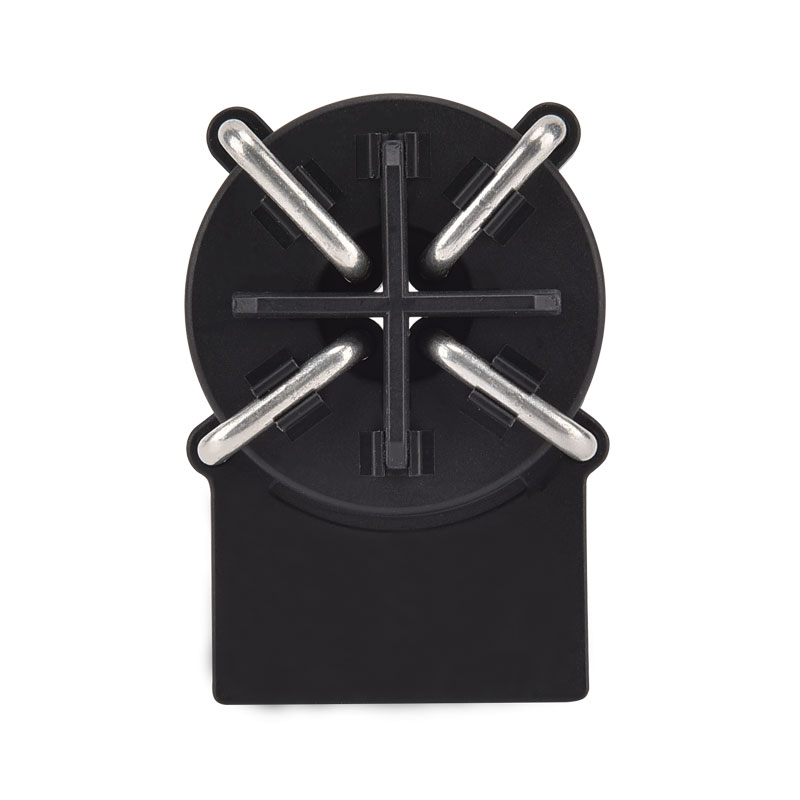

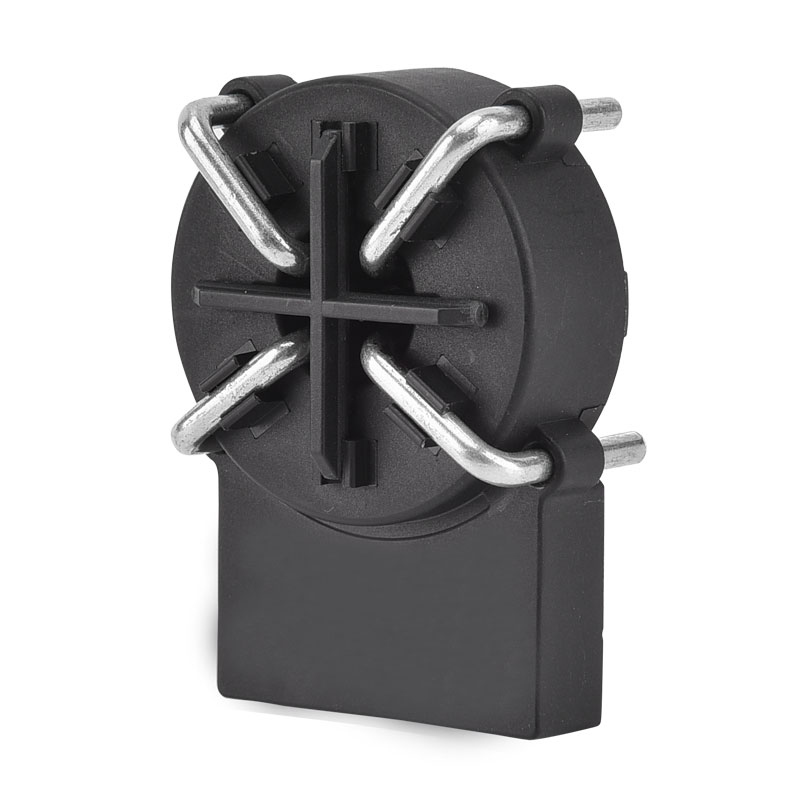

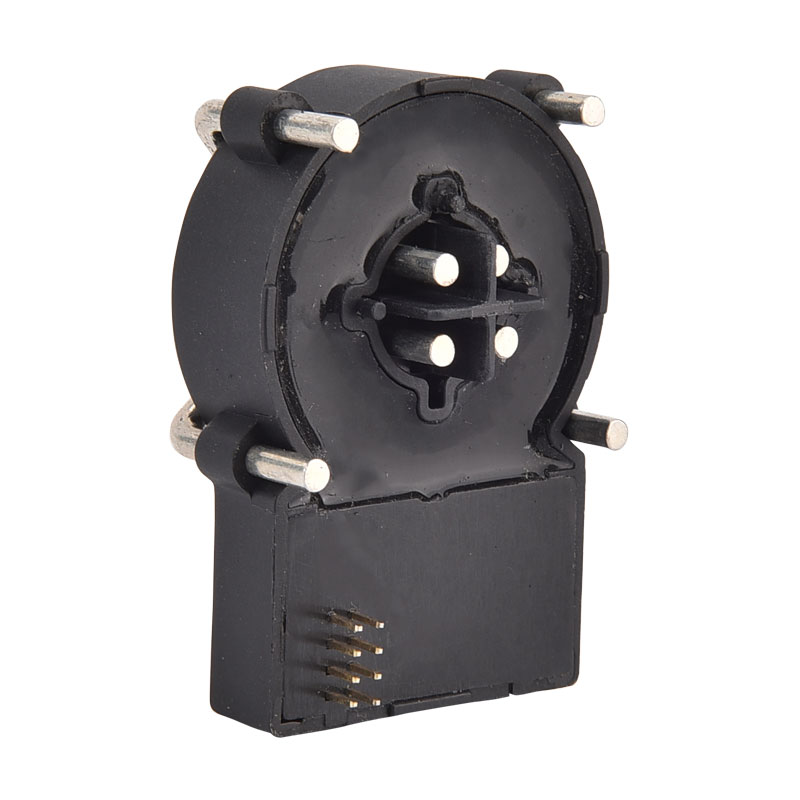

Apperance ng produkto
Karaniwang Application Schematic :
Kahulugan ng pin :
Pin-no | Pangalan ng pin | Function |
1 | Error | ■ Open-collector output pin para sa pagpapahiwatig ng kondisyon ng system ng system ■ Kapag walang kasalanan sa system, ang pin na ito ay isasagawa sa GND ■ Kapag naganap ang kasalanan ng system, ang pin na ito ay magiging mataas na pagpapagaan |
2 | Test-in | ■ Kapag isinagawa ang pin na ito sa 0vdc, kalkulahin ang module ang zero-point-drift at itabi ang halaga upang magrehistro sa MCU upang matapos ang operasyon ng pagkakalibrate. ■ Matapos matapos ang pagkakalibrate, ang system ay panloob na bubuo ng simulated na natitirang kasalukuyang, upang suriin kung ang module ay maaaring gawin ang tamang tugon. Sa pamamaraang ito, ang x20-out & x6-out ay magbabalik sa mataas na impedance kung tama ang gumagana ng module. Pansin: ■ Kapag gumagamit ng function na test-in, ang pangunahing circuit ay dapat na i-cut-off upang matiyak na walang natitirang kasalukuyang daloy ■ Kapag ginagamit ang pagpapaandar na ito, mangyaring sundin ang figure ng diagram ng oras |
3 | X6-out | ■ Kung ang natitirang kasalukuyang ay lumampas sa pre-set na halaga ng trippling ng DC (para sa modyul na ito karaniwang 4.5 MADC), ang output na ito ay nasa isang estado na may mataas na impedance ■ Kapag ang kabuuang natitirang kasalukuyang r.m. ■ Kapag nangyari ang System-Fault, ang output na ito ay nasa isang estado na may mataas na impedance ■ Para sa iba pang mga normal na kondisyon, ang output na ito ay nasa isang mababang antas (GND) |
4 | X20-out | ■ Kung ang natitirang kasalukuyang ay lumampas sa pre-set na all-kasalukuyang halaga ng tripping (para sa purong-AC karaniwang 17.8 MAAC), ang output na ito ay nasa isang estado na may mataas na impedance ■ Kapag nangyari ang System-Fault, ang output na ito ay nasa isang estado na may mataas na impedance ■ Para sa iba pang mga normal na kondisyon, ang output na ito ay nasa isang mababang antas (GND) |
5 | Gnd | ■ lupa |
6 | Vdd | ■ Module ng Power Supply, Standard Voltage 5VDC ■ Ang pag -input ng boltahe na kinakailangan upang maging sa loob ng 4.85 ~ 5.15vdc, kakayahan ng output ng kuryente> 100mA ■ Power supply ripple ≤ 150mv (Iminumungkahi na gumamit ng LDO circuit, para sa sanggunian ic lp2985a-50db) |
7 | PWM | ■ Nagpapahiwatig ng DC Residual Current Component na may Duty-Cycle na may 8kHz PWM ■ Output Resolution = 3.33%/MADC mula 0 ~ 30madc ■ Katumpakan tungkol sa ± 0.5mA |
8 | N.C. | ■ Hindi ginamit |
Mga katangian ng elektrikal/pagiging maaasahan :
Char | Min | Typ | Max | Unit | |
1 | Pangunahing Nominal RMS Kasalukuyang (1Phase / 3Phase) | 32 | 40 | A | |
2 | Supply boltahe | 4.85 | 5 | 5.15 | V |
3 | Temperatura ng nakapaligid na operasyon | -40 | +105 | ℃ | |
4 | Nakapaligid na temperatura ng imbakan | -20 | +65 | ℃ | |
5 | Static na pagkonsumo ng kuryente | 110 | MW | ||
6 | Elektrikal na clearance; pangunahing pangunahing | 6.5 | mm | ||
7 | Electrical clearance; Pangunahing Pangunahing Sekondarya | 10 | mm | ||
8 | Distansya ng creepage; Pangunahing Pangunahin | 8 | mm | ||
9 | Distansya ng creepage; Pangunahing-Secondary | 10 | mm | ||
10 | Ang pag -input ng boltahe, mababang antas | 0 | 0.6 | V | |
11 | Ang pag -input ng boltahe, mataas na antas | 4.2 | 5 | V | |
12 | Ang buhay ng teoretikal na disenyo | 20 | Yr | ||
13 | Operating altitude | 4000 | m |
Trip-kasalukuyang (natitirang kasalukuyang mga kaugnay na katangian) :
Wav | Freq | Min | Typ | Max | Unit | |
1 | AC | 50Hz | 15 | 17.8 | 20 | Ma |
2 | A0 | 50Hz | 11 | 17 | 26 | Ma |
3 | A90 | 50Hz | 10 | 18.5 | 27 | Ma |
4 | A135 | 50Hz | 10 | 22.9 | 28 | Ma |
5 | 2pdc | - | 3.5 | 5.0 | 7 | Ma |
6 | 3pdc | - | 3.1 | 4.5 | 6.2 | Ma |
7 | S-DC | - | 3.0 | 4.5 | 6.0 | Ma |
TRIP-TIME (natitirang kasalukuyang mga kaugnay na katangian) :
Wav | Freq | Kasalukuyan | Typ | Max | Unit | |
1 | AC | 50Hz | 30ma | 50 | 1000 | MS |
2 | AC | 50Hz | 60MA | 16 | 100 | MS |
3 | AC | 50Hz | 150MA | 15 | 60 | MS |
4 | AC | 50Hz | 5a ~ 100a | 8.5 | 60 | MS |
5 | A0 | - | 42MA | 25 | 100 | MS |
6 | A0 | - | 84MA | 18 | 60 | MS |
7 | A0 | - | 210MA | 10 | 60 | MS |
8 | A0+DC | - | 42MA+6MADC | 18 | 60 | MS |
9 | A0+DC | - | 84Ma+6madc | 15 | 60 | MS |
10 | A0+DC | - | 210MA+6MADC | 15 | 60 | MS |
11 | S-DC | - | 6ma | 48 | 1000 | MS |
12 | S-DC | - | 60MA | 16 | 100 | MS |
13 | S-DC | - | 300ma | 8.5 | 60 | MS |
14 | 2pdc/3pdc | - | 60MA | 20 | 100 | MS |
15 | 2pdc/3pdc | - | 120MA | 15 | 60 | MS |
16 | 2pdc/3pdc | - | 300ma | 12 | 60 | MS |
17 | 2pdc/3pdc | - | 5a ~ 100a | 12 | 60 | MS |
Dimensyon ng Produkto (mm) :
Diagram ng Timing :
■ T0 bilang oras ng paghihintay para sa stablization ng system, t0≈ 270ms
■ T1 Bilang oras ng paghihintay, iminungkahi na t1 ≥ 100ms
■ T2 Bilang oras ng pag-calibration at self-test order, iminungkahi ito ng 50ms ≤ t2 ≤ 100ms
■ T3 Bilang oras ng paghihintay para sa self-test DC, T3≈ 200ms, iminungkahi na basahin ang x6-out pagkatapos ng 300ms
■ T4 Bilang oras ng paghihintay para sa self-test ac, T4≈ 690ms, iminungkahi na basahin ang x30-out pagkatapos ng 300ms
■ T5 bilang AC self-test indikasyon tagal ng oras, t5 ≈ 1580ms
■ T6 Bilang oras ng dc-test na tagal ng oras, T6 ≈ 1090ms
Circuit ng self-test :
■ 2 Widing sa ZCT upang makabuo ng simualed dc tira kasalukuyang
■ Sa pamamagitan ng paggamit ng VDD upang makabuo ng karaniwang halaga = 6.53 MADC Simulated Residual Current
■ Ang kasalukuyang ito ay ang pinaka -paghihigpit na kundisyon ng tripping upang masubukan kung tama ang gumagana ng system
Digital signal flip threshold :
■ Para sa pag -iwas sa signal ng oscillation, ang tripping signal output flipping ay naitakda na may tripping threshold at recovery threshold
■ Kapag nag -tripping threshold naabot , ang kaugnay na x-out flip , at kapag ang kasalukuyang pagbaba sa threshold ng pagbawi
, ang kaugnay na x-out flip muli, bumalik sa mababang antas ng estado
■ ay nakatakda bilang 100% karaniwang halaga ng tripping, at
ay nakatakda bilang 55% karaniwang halaga ng tripping
