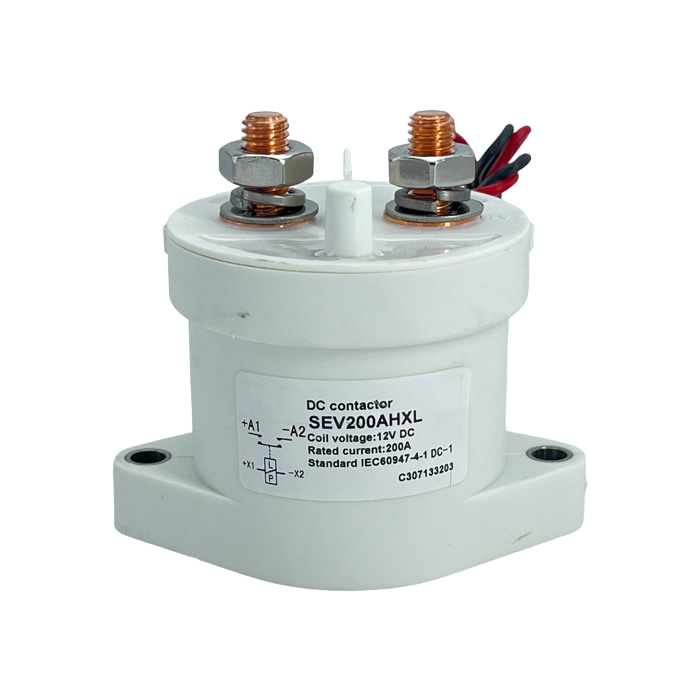

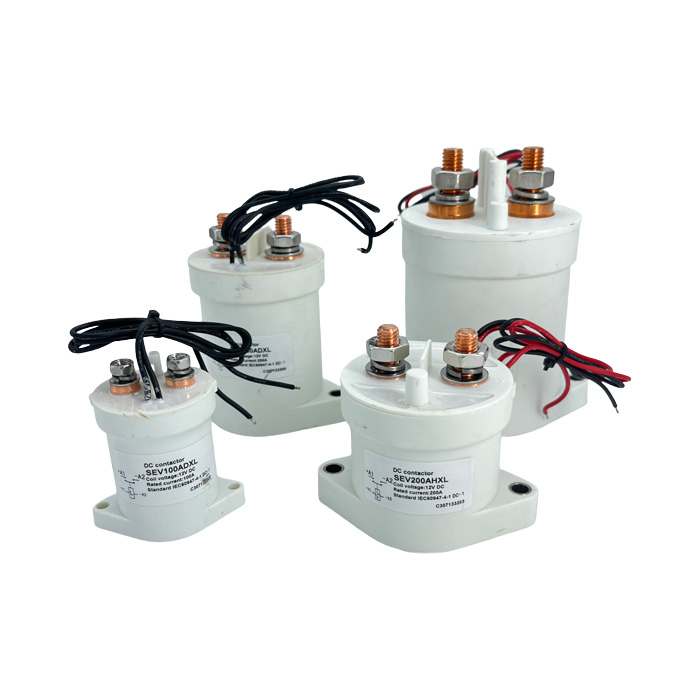

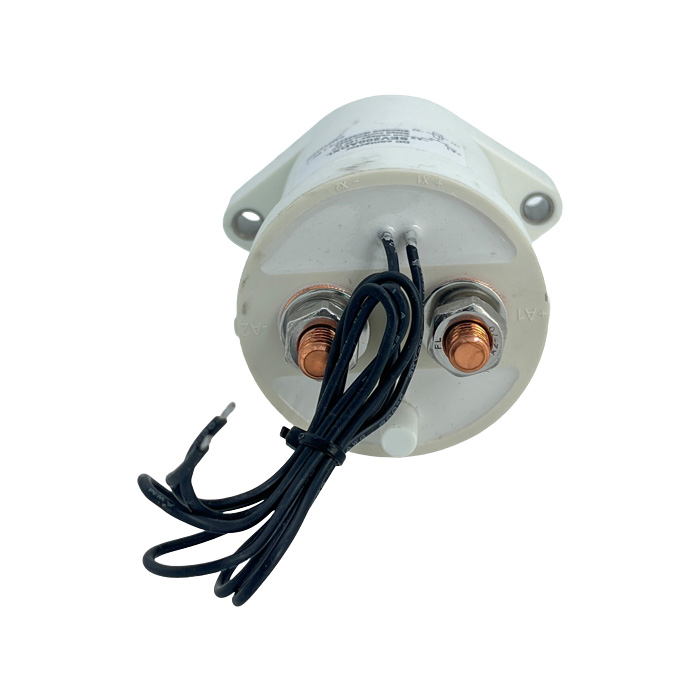

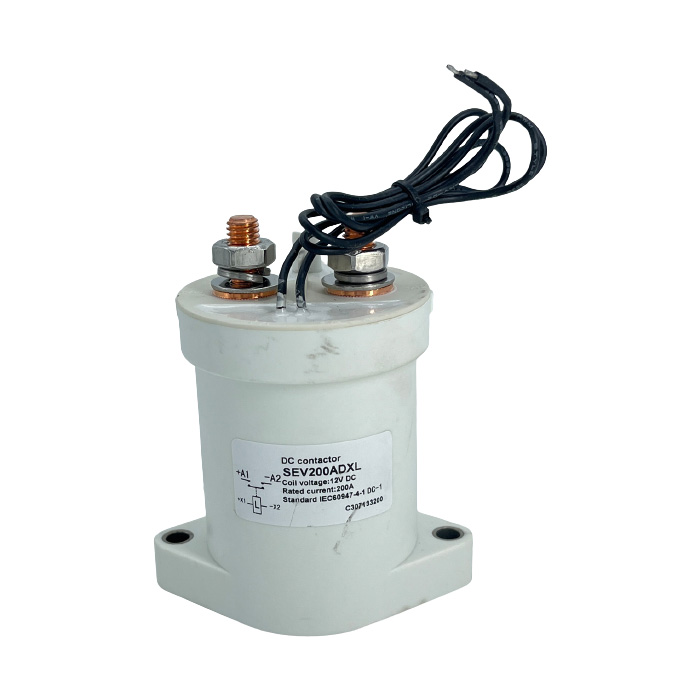

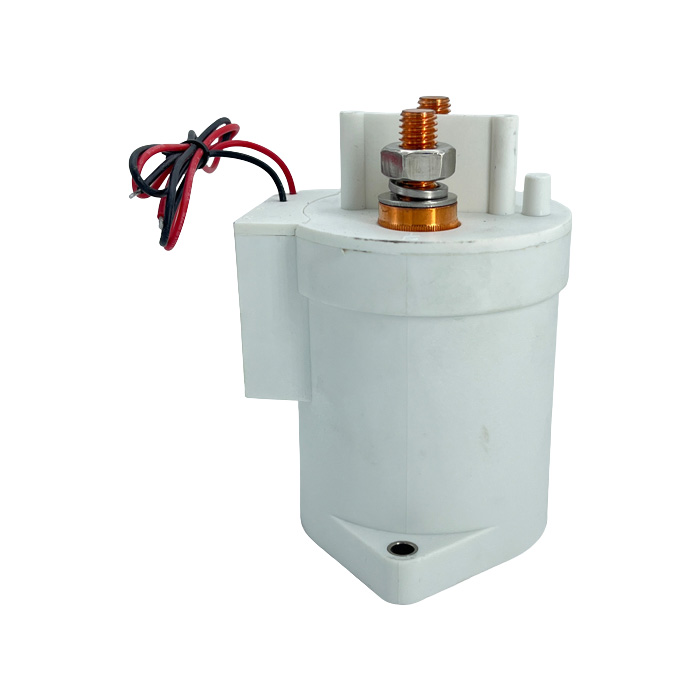

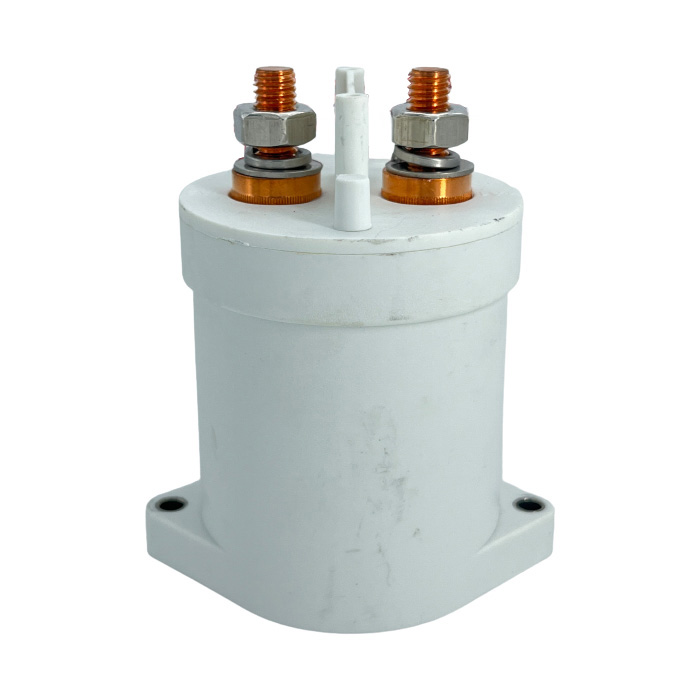

High Voltage DC Contactor Relays para sa mga Electric Vehicle

Form sa pakikipag-ugnayan

1 HINDI(SPST-NO) o 1NC(SPST-NC)

Coil Rated na boltahe(DC V)

12-24V,36-48V,60-72V,9-36V atbp.

Boltahe ng contact(DC V)

5-1000V

Contact circuit rated load current (DC-1)

200A

Karaniwang pagbaba ng boltahe sa mga contact bawat 100A

≯80mV

ang cooling pull-in na boltahe sa (20±5) ℃ (V)

≯70%

ang cooling drop-out na boltahe sa (20±5)℃(V)

≯35%,≮5%

Paggawa ng boltahe na hanay ng 40 degrees celsius coil

0.8-1.2Us

Oras ng pag-drop-out(walang contact na bubuksan)

80ms

Pull-in time (walang contact na isasara)

20ms

ikonekta ang maximum na oras ng bounce ng contact

10ms

Idiskonekta ang maximum na oras ng bounce ng contact

7ms

Paglaban sa pagkakabukod

100MΩ

Lakas ng kuryente para lumaban

50Hz/60Hz 2200VAC 1 minuto

Karaniwang fault currents na maaaring pumutok

1000A/5ms sa 48V DC

kapangyarihan ng coil (W)

Simula:30-50, Panatilihin:1.5-4

Pagtaas ng temperatura ng coil (K)

≤15

Pagtaas ng temperatura sa papalabas na terminal (K)

≤65

Buhay ng kuryente

20000 beses

Buhay na mekanikal

300 libong beses

Pagtutukoy ng trabaho

Tuloy-tuloy

Materyal sa pakikipag-ugnayan

Haluang metal

Inrush time(Max)

130ms

Pinakamataas na kasalukuyang paglipat

2000A 320VDC（Higit sa 1 beses）

Pinakamataas na kapangyarihan ng paglipat

640kW

Uri ng terminal ng pag-load

M8 Rose

Uri ng terminal ng coil

0.3 square silicone wire, 390mm ang haba

Na-rate na load ng auxiliary contact (piliin)

3A/30VDC

Pagsubok sa sertipikasyon ng organisasyon

CCC, CE, FCC, RoHS
