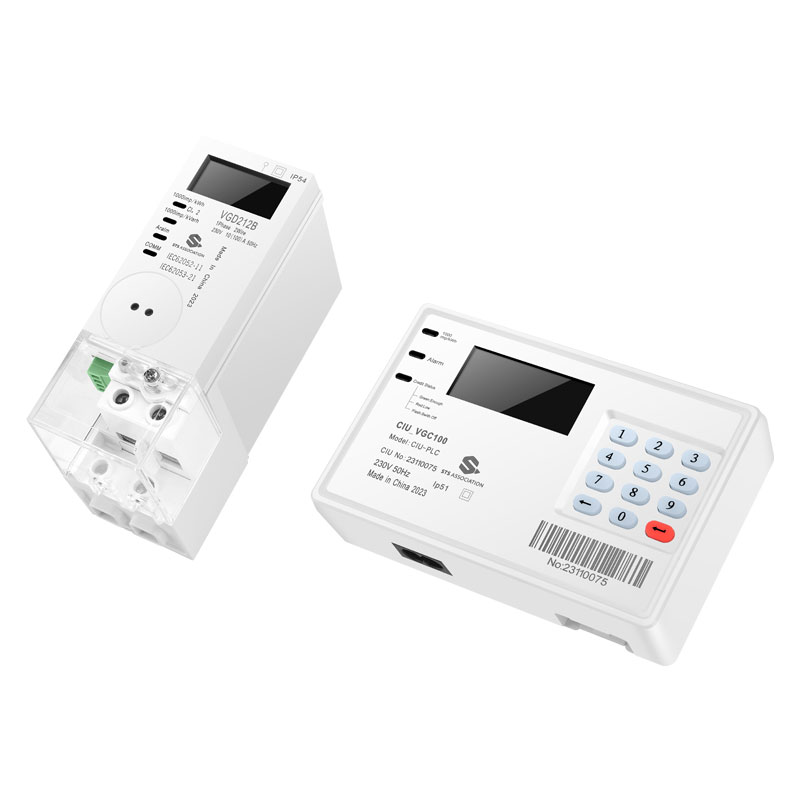

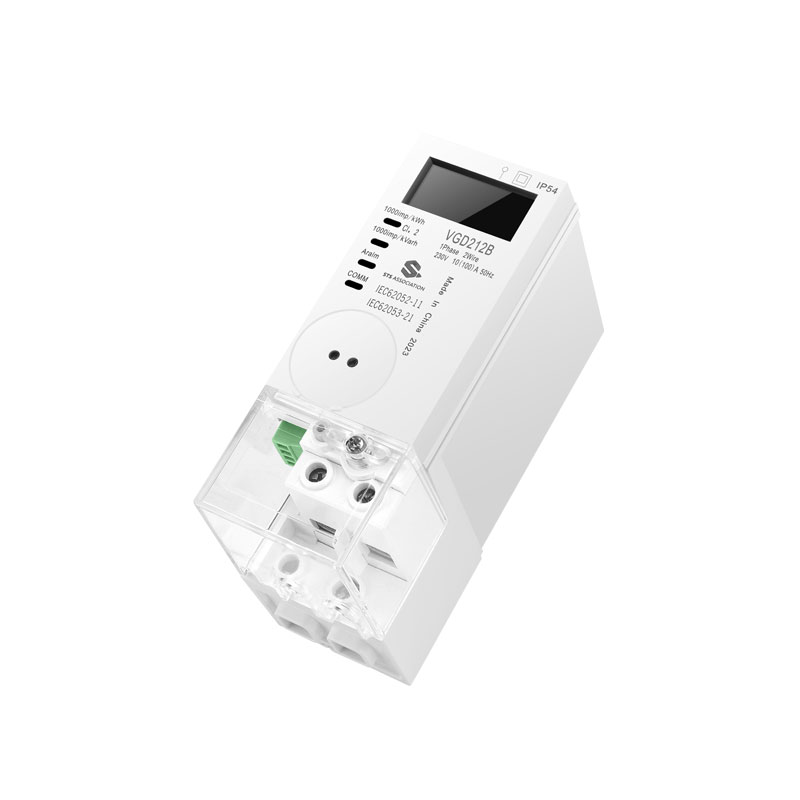

Single Phase Din-rail Maghanda ng Metro

Xinkong Single phase din-rail prepare meter. Itong meter na ito ay nilagdaan para sa mga residential consumer , Nagbibigay ng matibay na pundasyon para sa iyong mga inisyatiba ng Smart Grid.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Aplikasyon

1.Multi-function na smart electricity meter para gamitin sa isang single-phase network,two-wire.

2.Pinapayagan ang direktang pagsukat ng aktibo at passive na enerhiya at mga parameter ng tatlong network.

3. Idinisenyo para sa mga tatanggap ng lahat ng mga grupo ng taripa.

4. Idinisenyo upang gumana sa lahat ng matalinong sistema sa isip.

Mga tampok ng pag-andar

1.Pagsukat

1P2W na koneksyon, Direktang koneksyon

2.Mga instant na halaga

Boltahe, Kasalukuyan, Power, Power factor, Dalas...

3. Oras ng paggamit

Hanggang 4 na Rate, Araw-araw, Lingguhan, Buwan-buwan, Taon-Taon at Espesyal (hanggang 100)

4.Segmented LCD display (opsyonal)

a. Laki ng lugar ng display: 36mm x 15.6mm

b. Sukat ng digit ng display: 4.45mm x 8.8mm

c. Malaking 8-Segment na Display

d. Configurable atuomatic at manual na listahan ng display

e. Nababasa ang display nang walang pangunahing kapangyarihan

f. Backlight upang madagdagan ang pagiging madaling mabasa sa mga kondisyon ng mababang liwanag (opsyonal)

5. Mag-load ng profile

a. Higit sa 90 araw na imbakan (3 Mga Channel, 15-Minuto na Pagitan)

b. Storage:Oras/Katayuan/Enerhiya/Demand/Instantaneous,Average/Minimum/Maximum na Halaga para sa Tagal ng Interval...

c. Mga Interval na Programmable

6.Komunikasyon

a. Optical port (opsyonal)

b. RS-485 Multi-Drop(opsyonal)

c. Komunikasyon sa remote system gamit ang built-in na PLC odule o isa sa mga mapagpapalit na module ng komunikasyon

d. Pamantayan: IEC 62056-21, DLMS/COSEM, STS

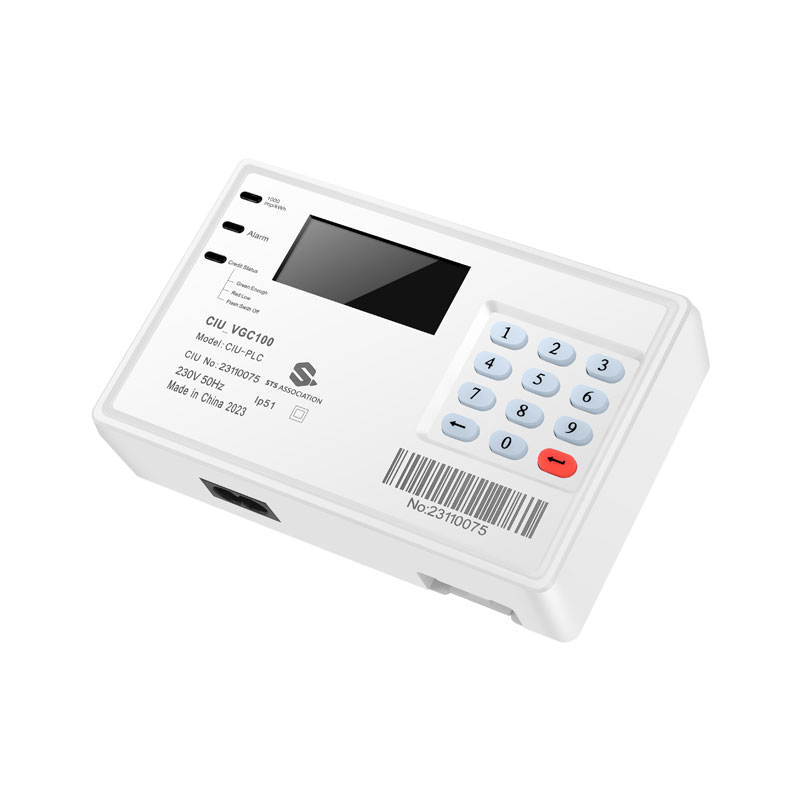

e. Lokal na keypad (opsyonal)

7. Mga Kaganapan at Tamper detection at Mga Alarm

a. Pag-log para sa lahat ng mga kaganapan na may mga time stamp at katayuan ng salita

b. Advanced Tamper Detection para sa bukas na takip, bukas na takip ng terminal, malakas na magnetic field

c. Bypass, reverse current, over voltage, under voltage...

8. Seguridad

a.Secure na komunikasyon sa DLMS/COSEM protocol, kabilang ang awtorisasyon at pag-encrypt

b.Hanggang 4 na Independiyenteng Antas ng Seguridad

c.Data access management para sa lahat ng port

Teknikal na Parameter

Nominal na boltahe	1.1P2W 120V/240V 2. Saklaw ng boltahe sa pagpapatakbo 80%...120%Un
Nominal(max) kasalukuyan	5(40)A,5(60)A,5(80)A,5(100)A
Nominal na dalas	50Hzor 60Hz，±5%
Simula sa kasalukuyan	0.4%Ib para sa aktibo 0.5%Ib para sa reaktibo(opsyonal)
Katumpakan	IEC Class 1/2
Meter pare-pareho	1000 imp/kWh 1000 imp/kvarh(opsyonal)
Mga port ng komunikasyon	Optical port (opsyonal) RS-485 Multi-Drop(opsyonal)
Backup ng RWP at Oras	Backup ng RWP at Oras
Pindutan ng function	wala
Mga elektronikong output	Mga tornilyo ng RS485
Pangkapaligiran	Operating Range:-25°C hanggang +60°C Saklaw ng Limitasyon:-40°C hanggang +75°C Saklaw ng Imbakan:-40°C hanggang +80°C Kamag-anak na Halumigmig: Hanggang sa 95% na hindi nag-condensing sa loob ng 30 araw Proteksyon sa Ingress: IP54(Sa pinto)
Konsumo sa enerhiya	Circuit ng Boltahe(aktibo)≤2W Circuit ng Boltahe(maliwanag)< 10VA Kasalukuyang Circuit≤ 4VA
Lakas ng pagkakabukod EMC	Pagsubok sa boltahe ng AC 4.4kV Impulse voltage test 8KV Electrostatic discharges(Contact discharges) 8KV Electrostatic discharges(Air discharges) 15KV Surge immunity test 6KV Mabilis na lumilipas na burst test 4.4KV Mga Electromagnetic RF field (80MHz hanggang 2000MHz) 10V/m(na may kasalukuyang), 30V/m(walang kasalukuyang)
Proteksyon sa pagkakabukod	Klase II
Pagtatatak	tornilyo Ultrasonic na hinang
Timbang	Tinatayang.0.75kg
Dimensyon(H xWx D)	May Maikling takip sa terminal，144mmx54mm x 95mm
