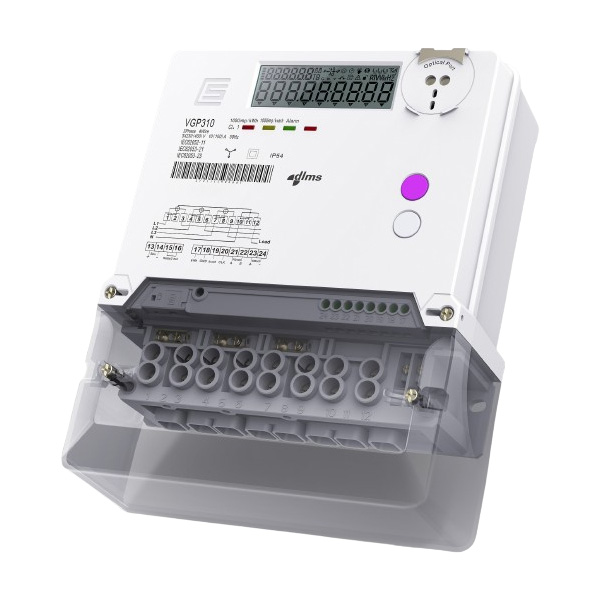

Three Phase Smart Prepare Meter

Xinkong Three phase Smart prepare meter.THIS Designed for residential consumers Nagbibigay ng matibay na pundasyon para sa iyong Smart Grid initiatives.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Aplikasyon

Multi-function na smart electricity meter para gamitin sa isang three-phase network, four-wire.

Nagbibigay-daan sa direktang pagsukat ng aktibo at passive na enerhiya at mga parameter ng tatlong network.

Idinisenyo para sa mga tatanggap ng lahat ng mga grupo ng taripa.

Idinisenyo upang gumana sa lahat ng matalinong sistema sa isip

Mga tampok ng pag-andar

1.Pagsukat

3P4W na koneksyon, Direktang koneksyon

2.Segmented LCD display

Sukat ng lugar ng display: 67mm x 21mm Sukat ng digit ng display: 5.1mm x10mm Malaking 8-Segment na Display Nako-configure ang atuomatic at manual na listahan ng display Display nababasa nang walang pangunahing power Backlight upang pataasin ang pagiging madaling mabasa sa mga kondisyong mababa ang liwanag(opsyonal).

3.Pagbabasa nang walang mga pagpipilian sa kapangyarihan

Build-in na Lithium Battery (opsyonal)

Karagdagang Super capacitor (opsyonal)

4.Data sa pagsingil

12-Buwan (Petsa at oras, enerhiya, max demand, pinagsama-samang max demand).

5.Oras ng orasan at kalendaryo

Katumpakan(pang-araw-araw na paglihis):0.5s(@23°C)

Oras ng Pag-backup ng 10 Taon nang walang Power(Lithium Battery)

Maaaring i-configure ang uri ng kalendaryo:MMDDYY,DDMMYY,YYMMDD.

6. Mag-load ng profile

Higit sa 90 araw na imbakan (3 Channel, 15-Minute Interval)

StorageTime/Status/Energy/Demand/Instantaneous Average/Minimum/Maximum Values para sa Interyal na Tagal...

Mga Interval na Programmable.

7.Events & Tamper detection at Alarm

Pag-log para sa lahat ng mga kaganapan na may mga time stamp at katayuan ng salita

Advanced Tamper Detection para sa coveropen, terminal cover open, malakas na magnetic field

Bypass, reverse current, over voltage, under voltage...

8.Komunikasyon

Optical port (opsyonal),RS-485 Multi-Drop(opsyonal)

Komunikasyon sa remote system na nagmumuni-muni sa built-in na PLC module o isa sa mga interchangeable na module ng komunikasyon Standard:IEC 62056-21,DLMS/COSEM,STS

Lokal na keypad (opsyonal)

9.Seguridad

Secure na komunikasyon sa DLMS/COSEM protocol, kabilang ang awtorisasyon at pag-encrypt. Hanggang 4 na Independent Security Level, Pamamahala sa pag-access ng data para sa lahat ng port.

Teknikal na Parameter

Nominal na boltahe	3x120/208V,3x220/380V Saklaw ng operating boltahe 80%...120%Un
Nominal(max) kasalukuyan	5(60)A,5(80)A,5(100)A，5(120)A
Nominal na dalas	50Hzor 60Hz，±5%
Simula sa kasalukuyan	0.4%Ib para sa aktibo 0.5%Ib para sa reaktibo(opsyonal)
Katumpakan	IEC Class 1/2
Meter pare-pareho	1000 imp/kwh 1000 imp/kvarh(opsyonal)
Mga port ng komunikasyon	Optical port (opsyonal) RS-485 Multi-Drop(opsyonal)
Backup ng RWP at Oras	Super kapasitor (opsyonal Built-in na baterya (opsyonal)
Pindutan ng function	Display(opsyonal) Keypad(opsyonal)
Mga elektronikong output	Mga tornilyo ng RS485
Pangkapaligiran	Operating Range:-25°C hanggang +60°C Saklaw ng Limitasyon:-40°C hanggang +75°C Saklaw ng Imbakan:-40℃ hanggang +80°C Kamag-anak na Halumigmig: Hanggang sa 95% na hindi nag-condensing sa loob ng 30 araw Proteksyon sa Ingress: IP54(Sa pinto)
Konsumo sa enerhiya	Voltage Circuit(aktibo)≤ 2W Circuit ng Boltahe(maliwanag)≤10VA Kasalukuyang Circuit ≤4VA
Lakas ng pagkakabukod EMC	Pagsubok sa boltahe ng AC 4.4kV Impulse boltahe pagsubok 8kV Electrostatic discharges(Contact discharges) 8kV Electrostatic discharges(Air discharges) 15kV Surge immunity test 6kV Mabilis na lumilipas na burst test 4.4kV Mga Electromagnetic RF field (80MHz hanggang 2000MHz) 10V/m(may kasalukuyang), 30V/m(walang kasalukuyang)
Proteksyon sa pagkakabukod	Klase II
Pagtatatak	tornilyo Ultrasonic na hinang
Timbang	Tinatayang 1.25kg
Dimensyon(H xWxD)	Withe Maikling takip ng terminal 205mm x 171mm x 69mm
